PAINEL SOLAR TUBOS VACUO HEAT PIPE  *CERTIFICADO*

Vantagens   de um Painel solar tubos de vacuo Heat Pipe
Apresenta boa eficiência com baixa radiação mesmo no inverno
suporta cargas térmicas com mais eficiência do que os colectores planos; atinge elevadas temperaturas, possibilitando a utilização em sistemas de ar condicionado e produção de vapor; colectores de tubos de fluxo directo podem ser montados horizontalmente num telhado plano, providenciando menores perdas térmicas, devido ao vento e menores custos de instalação evitando-se a remoção de material do telhado e mantendo a sua estrutura intacta.

Os tubos de vacuo pertencem à mais recente gama de produtos solares, destacando-se das restantes soluções pela elevada temperatura atingida pelo fluído de trabalho,com eficiência bastante superior aos paineis solares tradicionais, agora com os melhores preços

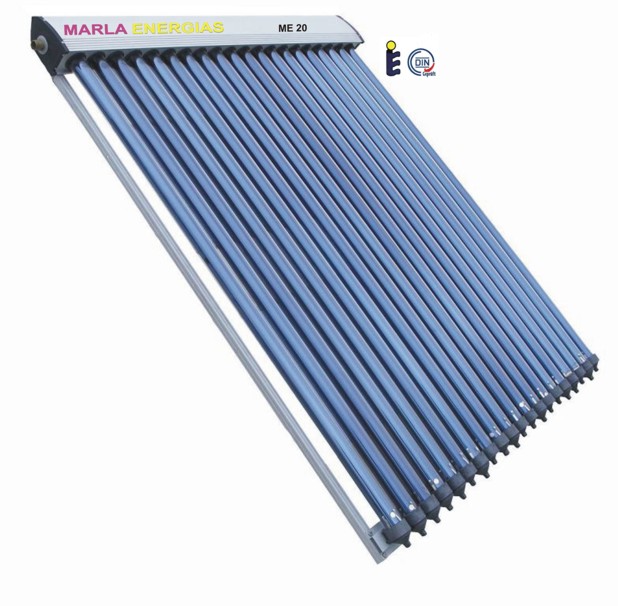

PAINEIS SOLARES COM ESTRUTURA TELHADO          PREÇOS

650.00 €

680.00 €

980.00 €

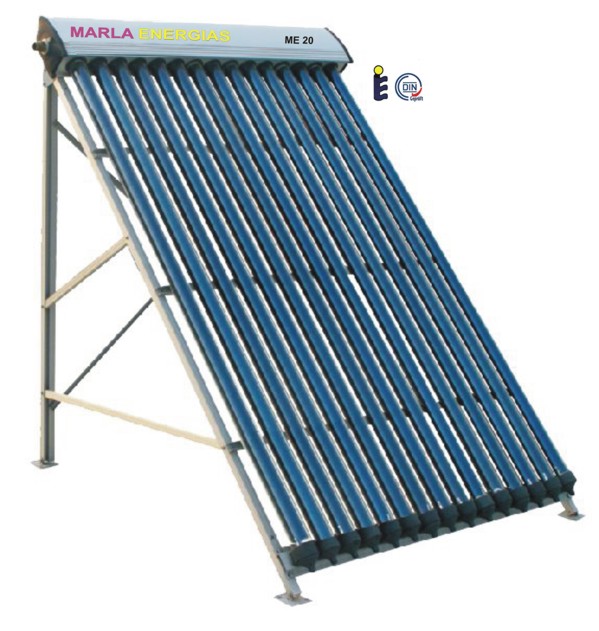

OPÇAÕ: ESTRUTURA TERRAÇO          PREÇOS

80.00 €

80.00 €

90.00 €

COLECTORES                  TUBOS                  58 mm x 1800 mm

15 TUBOS

20 TUBOS

30 TUBOS

Dimensão Colector

alt. (mm) 1960 1960 1960
larg. (mm) 1260 1650 2560
  Peso Vazio (Kg) 53 60 81
  Radiação 400/wm2 At 30º (diâmetro) 450W 559W 838w
  Capacidade Colector 0.9 1,5L 2,3L
Área do absorsora (m2) 1.207 1,621 2,431
Área de abertura (m2) 1.390 1,890 2,830
Área total (m2) 2.451 3,034 4,530
Caixa do cabeçote (mm) 1970x200x200 1970x200x200 2400x200x200
Caixa de tubos (mm) 1x1930x340x240 2x1930x340x160 3x1930x340x160
  Diâmetro do tubo       (mm)

58 mm

  Comprimento do tubo (mm)

1800 mm

  Tipo de Vidro

Boro Silicato

  Espessura do Vidro    (mm)

2 x 1,6 mm

  Material Colector

Cobre Rígido Tipo "L"

Temperatura de Estagnação 280 C º

Temperatura maxima de utilização 220 C º

  Tubo Vacuo

Boro Silicato AB-0.95 - EM-0.05

 n0 - Rendimento Óptico   a1 - (Wm2K)   a2 - (Wm2K)&           Performance

n0 = 0,715a1 = 1,55a2 = 0,0117

Painel solar: incluido estrutura para aplicação em terraço ou suportes para telhado

-------------------- --------------------

                     Paineis solares tubos de vacuo são constituídos por um colector de cobre inserido numa peça única de lã de vidro prenssada dentro de uma estrutura de proteção em aluminio, afim de conservar o calor no qual se da o nome de cabeçote

Tubo de vácuo:
O sistema completo consiste em um tubo de vidro de parede dupla com vácuo entre elas, de um tubo de cobre e um duto de calor que está instalado dentro do tubo de vidro. O cobre conduz calor que absorveu dentro do tubo de vácuo até sua ponta (câmara de irradiação), que é ligada ao cabeçote, onde percorre a água a ser aquecida. O calor é transferido para a água  resfriando o vapor, ocorre a condensação interna, fazendo com que este vapor retorne para a base na forma líquida, reiniciando o ciclo.


1 CIRCULAÇÃO FORÇADA COM APOIO
Sistema solar com apoio de aquecimento as aguas sanitárias, com os raios solares insuficientes para elevar a temperatura necessária, é acionado fonte de aquecimento auxiliar, recuperador, salamandra, caldeira, placa ou resistência electrica.
2 CIRCULAÇÃO FORÇADA COM APOIO AO AQUECIMENTO CENTRAL
Interligado com aquecimento central, sempre que o acumulador atinge a temperatura desejada, liga automaticamente a bomba de circulação de aquecimento central, para fazer o aproveitamento do solar.
3 PROTECÇÃO ESTAGNAÇÃO
Quando o acumulador atinge a sua temperatura limite, a bomba circuladora pára automaticamente, a temperatura nos painéis sobe, temperatura pressão essa pressão vai para dentro do vaso como vemos na imagem, assim que a temperatura baixa ou no caso de haver consumo, o vaso liberta a pressão, vaso deve ser calculado em função do volume total do circuito solar.
CIRCULAÇÃO FORÇADA
O calor é transferido para o fluido que circula pela tubagem interna. O fluído quente circulará através da tubagem em circuito fechado e transferirá o calor através da uma serpentina no interior do depósito para a água de consumo. A circulação do fluido térmico é gerida por um controlador e pelo grupo de circulação em função das temperaturas medidas. O controlador diferencial de temperatura consiste em um sensor no painel solar, outro no depósito de água e a uma bomba circuladora. O funcionamento do controlador é simples, ao ser detectado que a temperatura no painel é superior à do depósito, a bomba circuladora é activada e o fluído térmico quente atravessa a serpentina no interior do depósito aquecendo a água por contacto, regressando depois mais frio ao painel solar para voltar a aquecer e recomeçar o ciclo.
Princípios do sistema tubular à vácuo:

O principal componente do coletor solar é o tubo de vidro de parede dupla. Sua estrutura consiste em dois tubos concêntricos e transparentes de um tipo especial de vidro, o borossilicato, que na sua cozinha é conhecido como "pyrex", como se sabe, capaz de resistir a altas temperaturas bem como ao impacto de pedras de granizo de até 25 milímetros. O tubo de vidro é revestido com um as mencionadas camadas de, que absorvem e convertem o valor máximo de radiação solar e luz infravermelha em calor, com reduzidas emissões para o meio externo (5%).




Uma camada de bário é usada no fundo do tubo interno. Este elemento absorve ativamente todos CO, CO2, N2, O2 e H20 presentes.


Tubo de vácuo com o tubo de calor de cobre:


Este tipo de coletor obtém eficiência de conversão de 72% da radiação que recebe em plena luz solar brilhante, independentemente do vento ou temperaturas externas congelantes. O desenho ao lado mostra a fase de mudança de estado físico da substância contida no interior do tubo de calor, confeccionado em cobre e contendo uma pequena quantidade de um líquido volátil, formando um sistema fechado, livre da presença de ar ou de outros gases, exceto o líquido volatilizado.

Como a transferência de calor dentro do tubo provém da fervura de líquidos e condensação de vapores, os quais intrinsecamente possuem elevado coeficiente de transferência de calor e porque a quantidade de material que tem para se deslocar de uma extremidade a outra do tubo é muito reduzida, a condutividade térmica efetiva do tubo de calor é muito grande.

Para ilustrar a magnitude destas quantidades, imagine que o tubo de calor está transmitindo um quilowatt utilizando o fluido refrigerante como fluxo de trabalho. O fluxo de massa no interior do tubo de calor seria um pouco menos de 0,5 g / s. Assim, a uma temperatura de 100 ° C, em um tubo 20 mm de diâmetro, isto corresponderia a uma velocidade de vapor de cerca de 2,5 m / s, ou seja, este sistema funciona a uma velocidade próxima de 90 ciclos por minuto.


A diferença na imagem infravermelhos do coletor plano ao lado do coletor de tubos à vácuo. Especialmente sob condições meteorológicas muito frias,  o coletor plano irá irradiar a energia absorvida do sol para a atmosfera, perdendo grande parte da sua eficiência
.
